- 指定建築材料使用の軽量鉄骨造。農業機械の格納、車庫、作業場として使い勝手抜群。
- 全面開口
- 結露軽減
- ディンプルキー
- アルミ水切り
- 移動レール
- 雨とい

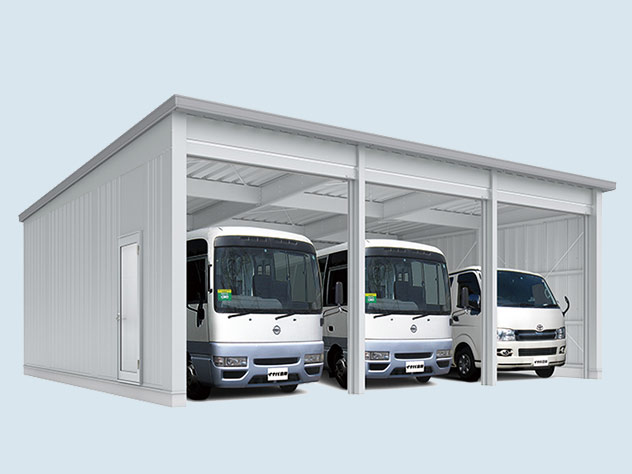

イナバ倉庫・ガレージは、FORTA同様建築基準に適合した材料を採用し、耐圧試験をクリアした軽量鉄骨構造を実現。最近頻発する台風や地震・豪雪などの災害に耐えるべく生まれ変わりました。
1.イナバ倉庫・ガレージの特長
1安心の頑丈設計
耐力試験をクリアした軽量鉄骨構造で、頑丈な構造体を実現しました。
- ブレースの取り付け箇所は連棟数により異なります。

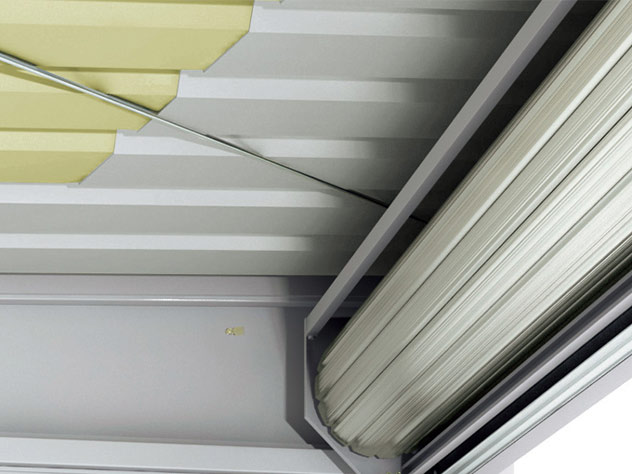

2結露減少材付屋根を標準装備
屋根は結露露軽減材付で、結露から庫内を守ります。また、この結露減少材は不燃認定を受けておりますので、大型のガレージとしてもご利用いただけます。
- 認定番号NM-4617
- 結露の発生を止めるものではありません。
- 土間がコンクリートではない場合、結露減少の効果が半減します。
- 画像は結露減少材を一部省略しています。
3豊富なオプション
本体同時工事なら短納期で工費のコストが少なく抑えられます。本体と同時にご検討ください。
5大開口＆余裕の高さ
一般型2連棟の前柱中はスライド式で、最大有効開口間口5500mmを確保できます。開口高さは2418mm、2718mm、3018mmの3種類からお選びください。ガレージから農機具や大型機材の収納庫、作業スペースまで幅広い用途にご使用いただけます。
6豊富なサイズ展開
標準サイズに加え、奥行延長タイプや全面壁ハーフタイプの連結で用途や敷地に合わせたサイズから選択が可能です。
4ベタ基礎・布基礎から選べます
イナバ倉庫・ガレージの施工には、基礎工事と土間打ち工事が必要です。土間と基礎が一体となった「ベタ基礎工事」と、高基礎工事が可能な「布基礎工事」からお選びいただけます。
- ベタ基礎仕様（B）
- 鉄筋コンクリートで基礎と土間が一体となった構造の基礎です。
- 布基礎仕様（N）
- 基礎と土間が別々の構造です。
7移動できる中柱
一般型の2連棟以上の場合、中柱を移動式とすることができます。そのため、大きな開口間口を確保できます。
- 連棟数が2増えるごとに、移動柱を1本増やせます（3連棟までは1本、5連棟までは2本）。
- 多雪型・豪雪型はすべての柱が固定式のため、対応できません。
- 基礎工事の前に固定柱の位置を指定する必要があります。現地でのパターン変更はできません。
基本仕様
- 積雪強度
-
- 一般型
- 1200N/m2（120kgf/m2）
- 多雪型
- 3000N/m2（300kgf/m2）
- 豪雪型
- 4500N/m2（450kgf/m2）
- 屋根の出幅
-
- 屋根前部出幅
- 254mm
- 屋根後部出幅
- 130mm
- 屋根側部出幅
- 80mm
2.イナバ倉庫・ガレージを選びましょう
サイズは選べる15サイズ
サイズは幅5サイズ、奥行1サイズ×高さ3サイズで構成されていますが、組み合わせの存在しないサイズもございます。
イナバ倉庫・ガレージのカラーバリエーション
扉カラーはミストシルバー1色となります。
- 画像をクリックすると拡大画像をご覧いただけます

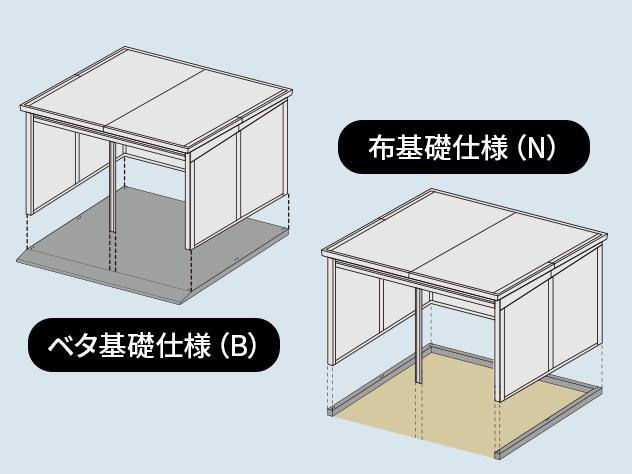

基礎をお選びください
用途や現場の状況・コストに応じて基礎の工法2つのタイプからお選びください。
-

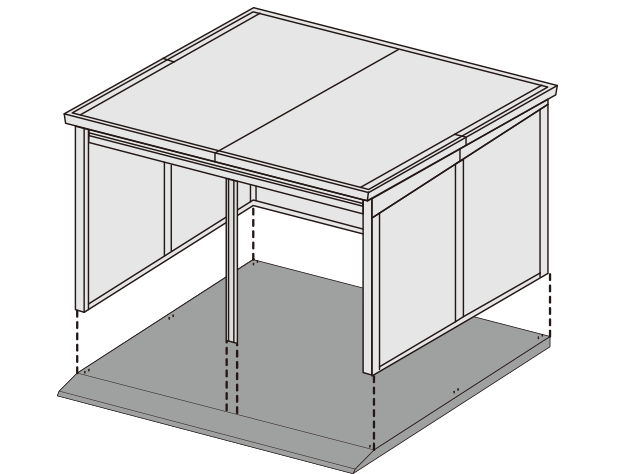

ベタ基礎仕様（B）
鉄筋コンクリートで基礎と土間が一体となった構造の基礎です。
基礎工事と土間打ち工事が同時に行えて、基礎の仕上がりがフラットです。
- 土間も鉄筋コンクリート造りのため、頑丈な構造です。
- 基礎の立ち上げにより、土間の高さが地面より高くなります。
- 土間に比べ、湿気の発生が少なくなります。

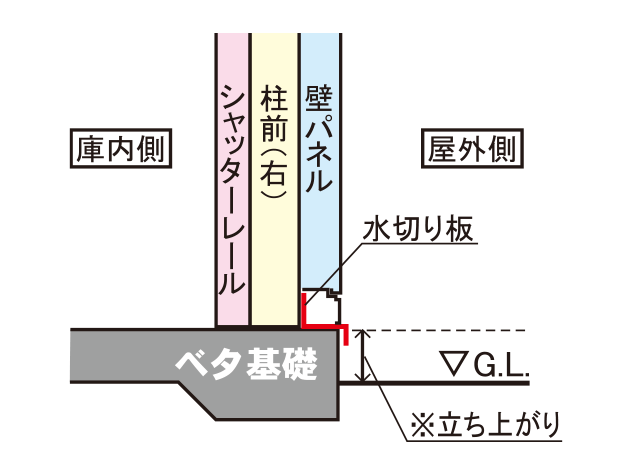

- 水切り板がありますので、必ず立ち上がりを設けてください。
-

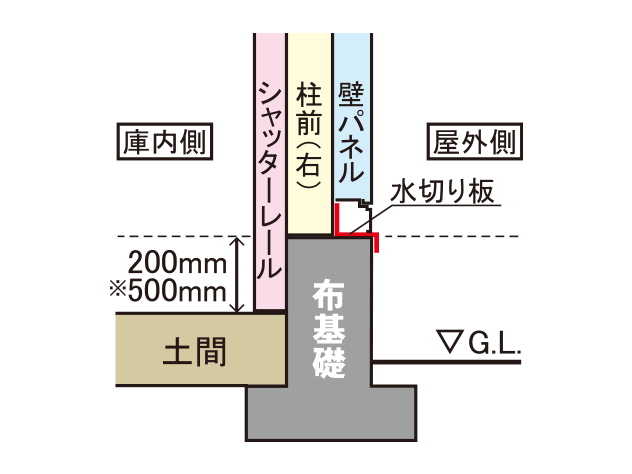

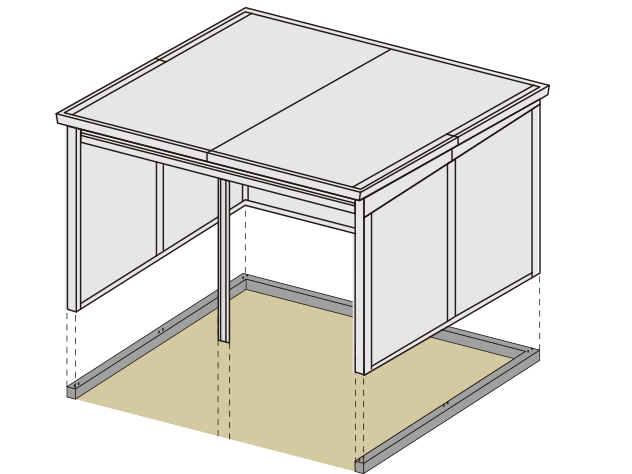

布基礎仕様（N）
基礎と土間が別々の構造です。
- 基礎を地面より高くできるため、ベタ基礎仕様に比べ庫内の高さが最大500mm余分に確保できます。
- 立ち上がりが不要で、土間の高さと地面の高さとのギャップが少なくなります。
- 簡素な土間工事で工期が比較的短く、コストも安くなります。

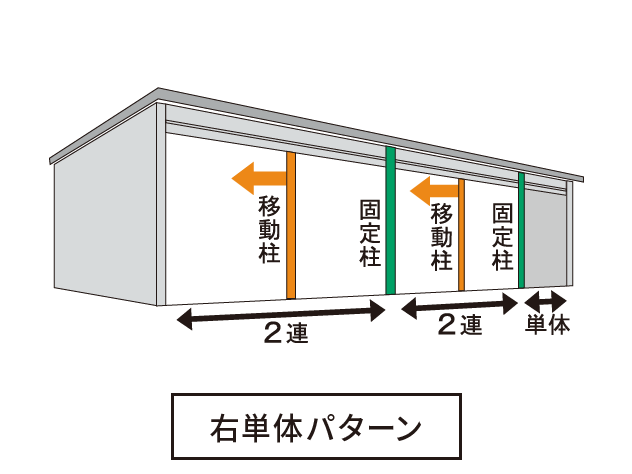

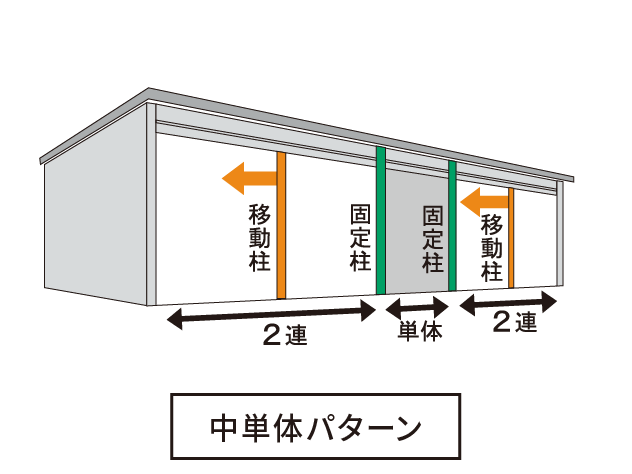

固定柱・移動柱について
一般型の2連棟以上の倉庫・ガレージは、中柱の1本以上が移動式です。3連棟・5連棟では固定柱の位置を指定できます。
-
-

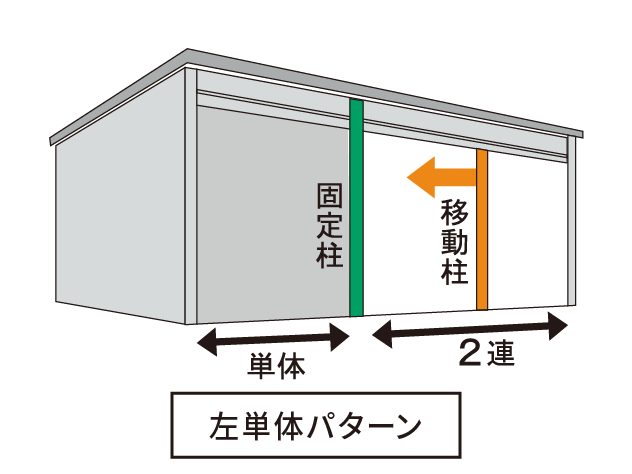

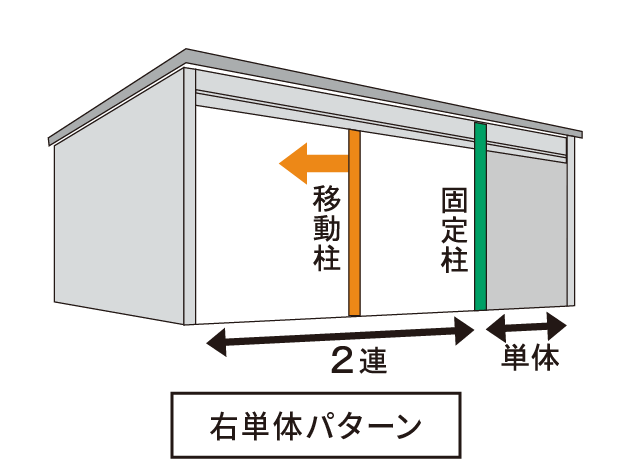

3棟タイプの場合
-

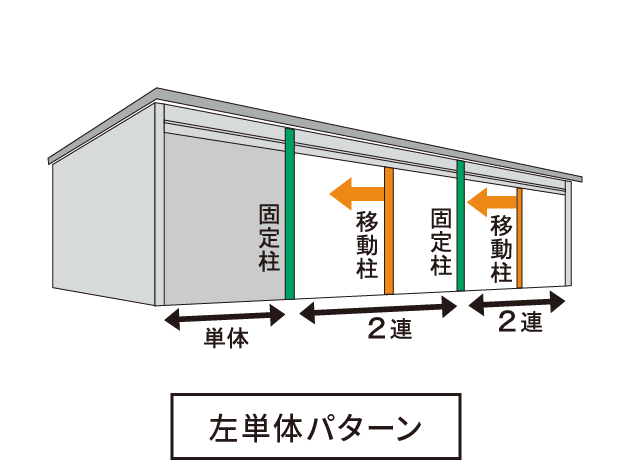

5棟タイプの場合
- 連棟数が2増えるごとに、移動柱が1本増えます（3連棟までは1本、5連棟までは2本） 。移動柱を連続させることはできません。
- 多雪型・豪雪型はすべての柱が固定式のため、対応できません。
- 基礎工事の前に固定柱の位置を指定する必要があります。現地でのパターン変更はできません。
- 前面壁タイプ、全面壁ハーフタイプに接する中柱は固定式となります。
前面壁・前面壁ハーフタイプ
シャッター部分を壁面に変更することができます。さらに壁面には扉や框ドアなどの出入り口を取り付けることが可能です。これにより、シャッター倉庫以外に用途が広がります。
用途いろいろ
- 大型倉庫
- 作業場
- 事務所
- 店舗
-
前面壁タイプ
- 前面壁の前に下屋（オプション）は取り付けられません。
- 本体に前面壁の後付けはできません。
- 前面壁の位置や仕様などの、現地での変更はできません。
-

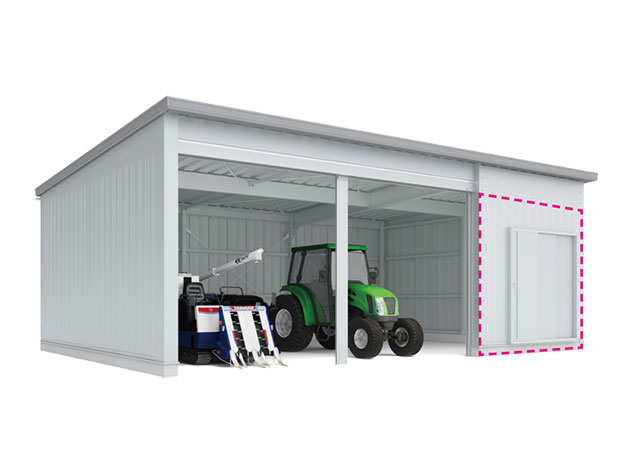

前面壁（ハーフタイプ）
半棟（0.5棟）分側面を延長して、壁面とすることが可能です。
- 右端、左端のいずれかの取り付けとなります。中間に追加することはできません。
- 一般型の間仕切り壁の取り付けには制限がございます。
- 前面壁ハーフタイプの隣は必ず固定式の柱としてください（移動式の柱を配置することはできません）。
- 豪雪型の場合、2・3・4連棟への取り付けに対応可能です。
- 強度の関係で、下屋（オプション）と併用できない場合がございます。
- 本体に前面壁（ハーフタイプ）の後付けはできません。
- 前面壁の位置や仕様などの、現地での変更はできません。
積雪への備え
雪の重みにより、物置が破損する被害が発生しております。積雪地では「多雪型」「豪雪型」をおすすめします。
- 多雪型・豪雪型について
- 屋根や梁に強度の高い部材を使用することで、積雪に耐える加工がなされております。
-

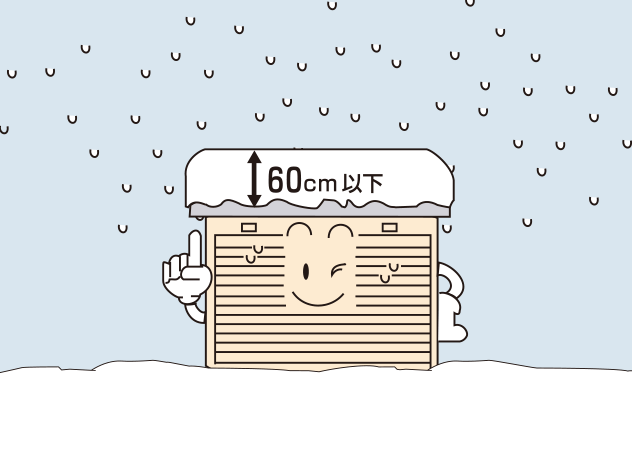

一般型
積雪量60cm以下を想定して設計されています。
-

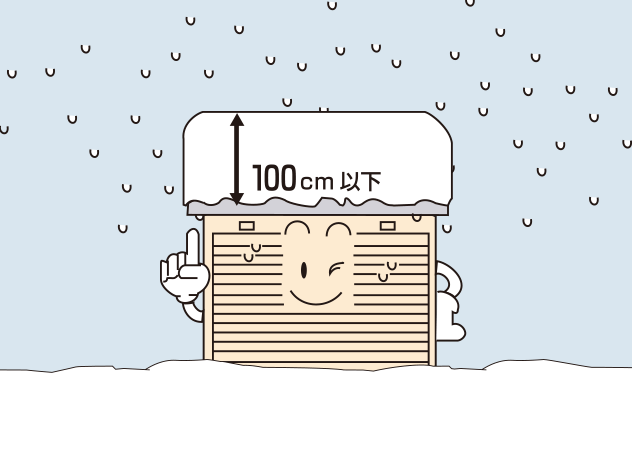

多雪型
積雪量100cm以下を想定して設計されています。
-

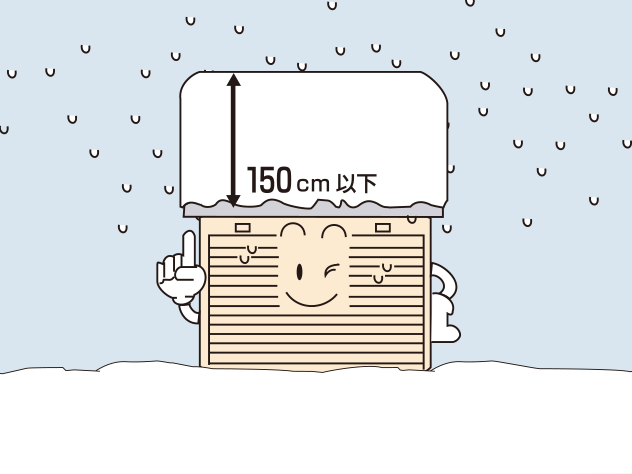

豪雪型
積雪量150cm以下を想定して設計されています。
- 積雪強度の値は目安です。雪質によっては表示の値を超える高い圧力がかかります。雪下ろしは早めに行ってください。
- 積雪の多い一部地域では、一般型の取り扱いがございません。
オプションを選ぶ
下屋
倉庫前の仮置き場や雨天時などの荷物の積み下ろしに便利なオプションです。作業効率がアップします。
- 下屋柱
- 埋め込み式
- 下屋屋根
- 不燃材（認定番号NM-8697）。結露減少材無し。
- 雨とい
- あり
- 対応面数
- 1/2/3棟タイプの幅。
- 豪雪地型への取り付けはできません。
- 前面壁・前面壁ハーフタイプの前に設置できません。
- 下屋両側の中柱を移動式にすることはできません。ただし、2面以上の幅の下屋に移動柱をはさむことは可能です。
- 取付は本体設置と同時に行ってください。後付けの場合は解体が必要になります。

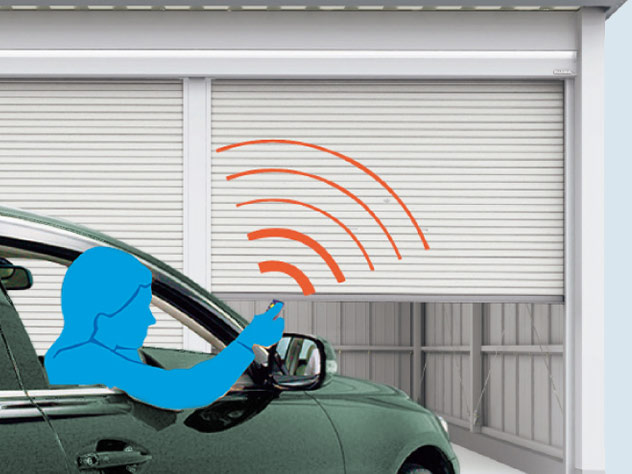

リモコンシャッター
手元のリモコン操作で、離れたところからシャッターを自動で開閉ができます。間口の高い倉庫・ガレージのシャッターを上げ下げする手間が解消されます。
従来品に比べ、シャッターを開く速度が2倍となりました。
- 停電の際、手動でシャッターを操作する場合は、倉庫・ガレージ内部で「手動切替」の操作を行う必要があります。そのため、オプションの扉・框ドアを必ず設置してください。
- 落雷の影響で、電子部品が破損する場合がございます。
- 倉庫・ガレージ本体までの電気配線工事は別途となります。電気工事を行う場合は「電気工事士」の免許が必要です。
- 離島地域への取り付け工事費は別途ご相談ください。
高基礎仕様（傾斜地用）
傾斜地での設置のほか、車高の高い自動車の収納など、倉庫・ガレージの設置場所の利用範囲をワイドに広げます。
- 対応A寸法
-
- 標準仕様
- 200mm
- 高基礎仕様
- 500mm
- 施工後の仕様変更はできません。

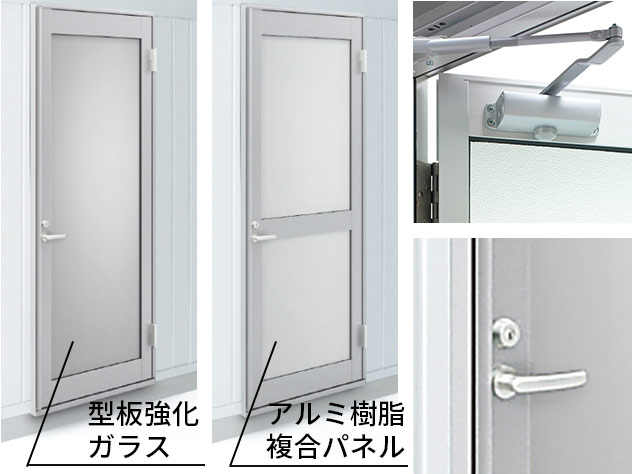

框ドア
アルミ製框ドアで、操作性に優れたレバーハンドルを採用しました。 開閉が静かでスムーズなドアクローザー機構付きです。 光を柔らかく採り入れる「板強化ガラス」と、「アルミ樹脂複合パネル」の2種類からお選びいただけます。 リバーシブルキーを3枚付属しています。 開閉方向を逆に設定することも可能ですので注文時にお申し付けください。
- 開閉方向の現場での変更はできません。
- ブレース取付箇所には設置できません。
- リモコンシャッター設置の場合は併せて設置をお願いします。

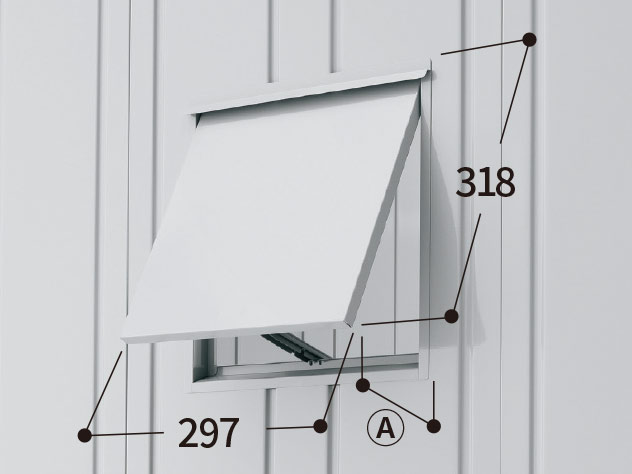

小窓パネル
換気良好な小窓の取り付けが可能です。開口幅は90mm、120mm、150mmの3段階で調節できます。
- 多雪型・豪雪型の場合、後面に取り付けることはできません。

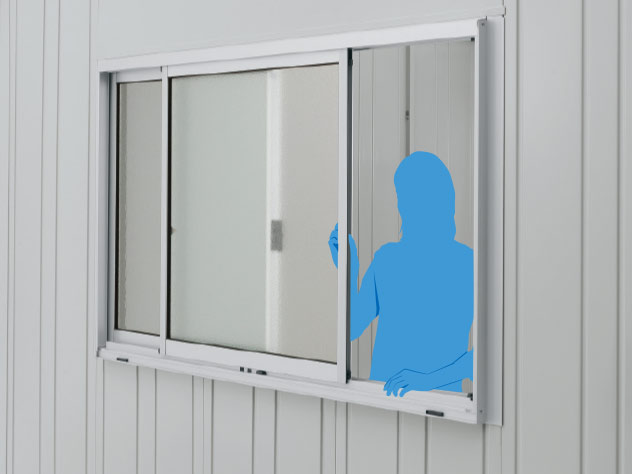

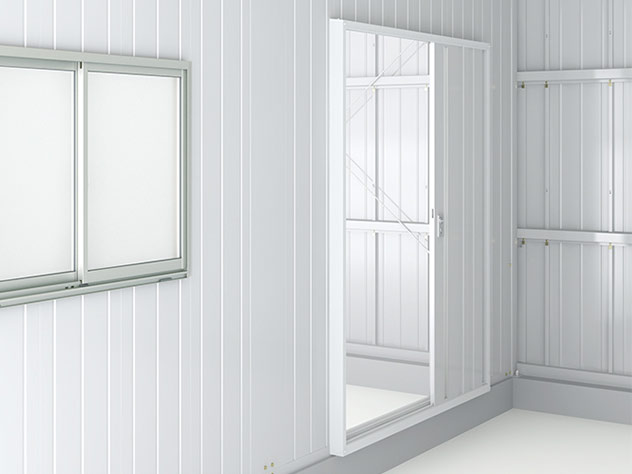

ガラス窓・網戸
庫内に自然光を取り入れ、風通しが良くなるアルミサッシガラス窓です。網戸も取り付けられ、防虫対策も可能です。
- ガラスなしセットの付属グレチャンは板厚3mm用です。
- 現地手配する場合のガラスの有効板厚は3～6.8mmです。

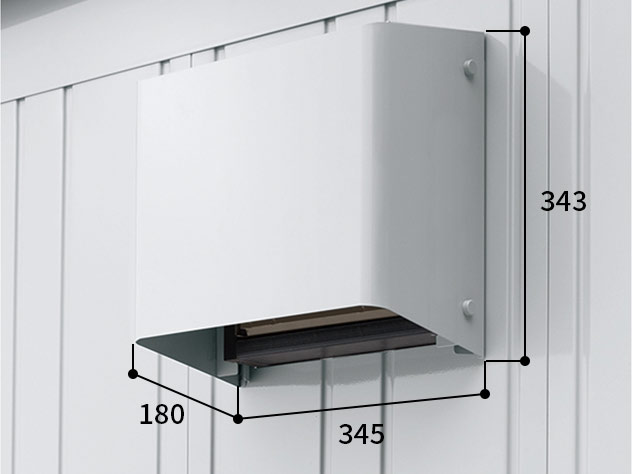

フード付き20cm換気扇取付用パネル
市販の換気扇（20cm用）が取り付けられる樹脂製枠付きの穴あきパネルです。
- 写真の換気扇は付属しません。
- 多雪型・豪雪型の場合、後面に取り付けることはできません。
- ブレース取付箇所には換気扇の取り付け制限があります。
間仕切壁受注生産
倉庫・ガレージの間に間仕切りを設置できます。
- 布基礎仕様の場合、壁の下にも布基礎工事が必要になります。
- 移動柱部分への取り付けはできません。

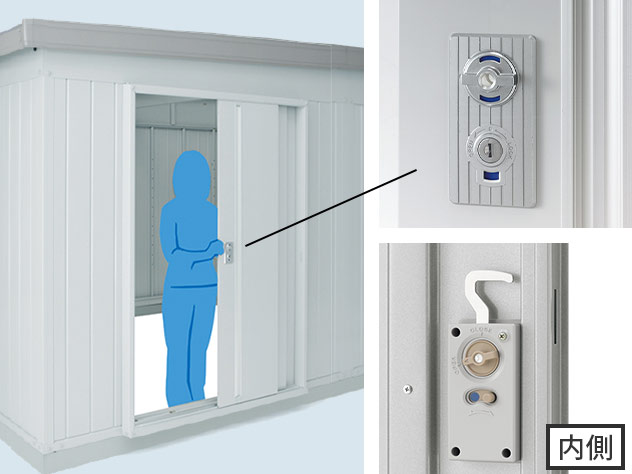

壁面扉
シャッターを開閉せずに倉庫・ガレージへ出入りできる追加の扉です。内部から開錠・施錠が可能な錠前です。
- 扉のカラーは倉庫・ガレージの壁面と同色のミストグレーです。
- 開く方向は左右どちらかに設定できます。
- リモコンシャッター設置の場合は併せて設置をお願いします。

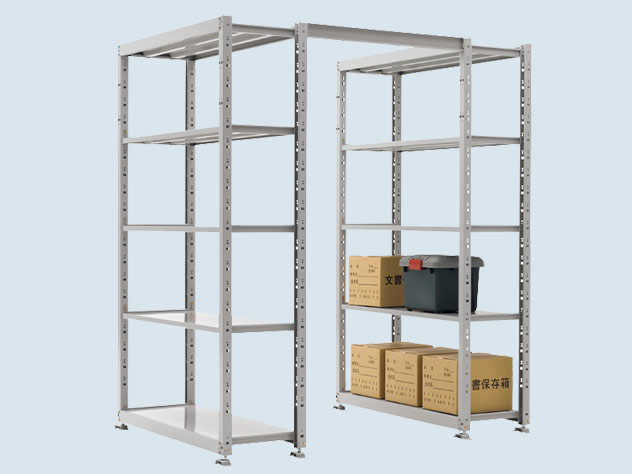

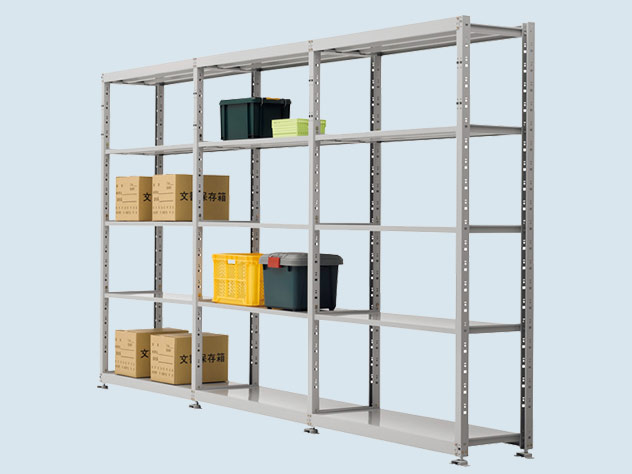

物品棚
庫内のどこにでも設置可能な軽量タイプの物品棚です。アジャスターで高さを調節できます（最大30mm）ので、傾斜のある地面でもご使用いただけます。
- 仕様
-
- 棚板枚数
- 5枚
- 棚調整ピッチ
- 100mm
- 制限重量
- 棚板1枚当たり1000N（100kg）、1棟あたり6000N（600kg）まで
- 集中荷重、衝撃に耐えるものではありません。
- 天井つなぎ（写真右下）
- 複数の物品棚を天井で結合することで、転倒防止対策が可能です。
- 追加棟
- 物品棚を連結することができるため、収納スペースが倍増します。
- 追加棟のみの利用はできません。
- 傾斜のある地面に設置し、物品棚を連結する場合、アジャスターの調整範囲30mmを超えないようにしてください。
前面壁・前面壁ハーフ
前面のシャッターを壁面に変更することができ、壁面用オプションを取り付け可能です。
- 前面壁の前に下屋は設置できません。

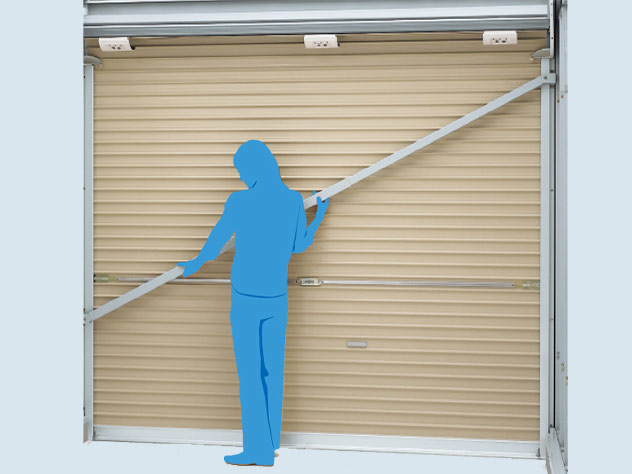

シャッター補強金具
台風など、強風でシャッターが飛ばされるのを防ぐためにご利用ください。
- シャッター補強金具をご利用の際は、オプションの壁面扉または框ドアの取り付けをおすすめします。
- 強風地域では転倒防止工事にも十分ご配慮ください。
豪雪地対応受注生産
積雪への備えを、多雪型よりさらに強化することができます。これにより、積雪1.5m、4500N/m2に対応できます。
補強内容
- 豪雪柱の追加
- 後面柱より1400mm手前に豪雪柱を設置します。
- 屋根材の強化
- 板厚をt0.8からt1.0に変更します
- 中柱はすべて固定式となります。移動式にはできません。

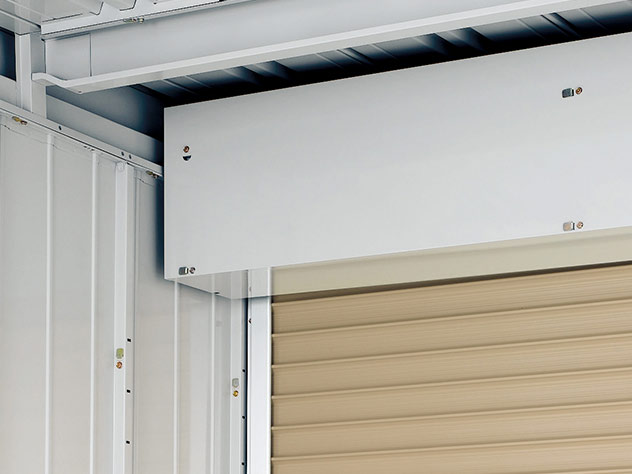

シャッターケース
シャッターの巻き上げによる雨水の侵入防止のためにご利用ください。
3.配送について
大型トラック10t車による配送になります。
-
10tトラック
道幅2.5m前後
お届けする物置部材は大型です。メーカーおよび委託業者から大型トラックでお客さまのもとへ配送いたします。
そのため、トラック［10tトラック(車幅約12m)］が進入でき、配達可能であることを確認させていただきます。
- 配送の目安
-
- 10tトラックの車体幅は2.3mです。
- 10tトラックの旋回に必要な道幅は6.3mです。
- SGN-358GPN-5/SGN-358GPB-5の製品重量は3771kgです。
- 4tトラックは進入可能？ 配達時の確認事項（別ウィンドウで開きます）
配送日時、時間にご注意ください。
- 原則的に、平日・土曜日（東北・四国・九州エリアは平日のみ）の配送となります。
- 配達当日は終日現場で受け取り可能である状態で待機をお願いします。
- 時間帯のご指定はできかねますので、ご了承くださいませ。
- 不在置きは対応できません。
- ご不在の場合、再配達の日程調整（翌日以降）および再配達費用が発生いたします。
- 原則、1階・車上引渡しとなり、上位階・夜間・室内・室内搬入を伴う配送及び組立は出来ません
